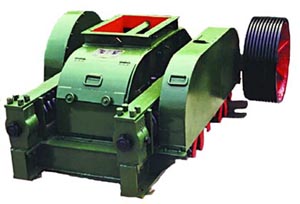

雙輥破石機,對輥碎石機工作原理及結構
1、雙輥破石機,對輥碎石機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、雙輥破石機,對輥碎石機出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
3、雙輥破石機,對輥碎石機驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
4、為了安全，雙輥破石機,對輥碎石機傳動部分應根據實際情況自行安裝安全罩。
輥式破碎機技術參數
|
型號
|
2PG400×250
|
2PG610×400
|
2PG700×400
|
|
輥子直徑
|
400
|
610
|
700
|
|
輥子長度
|
250
|
400
|
400
|
|
最大入料粒度
|
≤25
|
≤85
|
≤100
|
|
出料粒度
|
2-8
|
10-30
|
0.5-30
|
|
生產能力(t/h)
|
5-10
|
13-40
|
10-100
|
|
輥子個數
|
2
|
2
|
2
|
|
輥子轉速(r/min)
|
180
|
75
|
95
|
|
總重量
|
1.1
|
3.5
|
7.8
|
|
機器外形尺寸(長×寬×高)(mm)
|
1215×834×830
|
2235×1722×810
|
4300×1200×1200
|
|
配套電機
|
型號
|
Y160L-6
|
Y225M-6
|
Y200L-4
|
|
功率
|
5.5×2
|
15×2
|
30×2
|
